HLパネル5.6インチモニター金具

スペック

構造	ステンレスヘアラインパネル3㎜　箱部(ｔ1.6曲げ　溶接)　　取付部(ｔ1.2曲げ)　クリップナット
設置方法	壁面埋め込み
仕上げ	箱部-黒三分艶　焼き付け塗装

製作内容

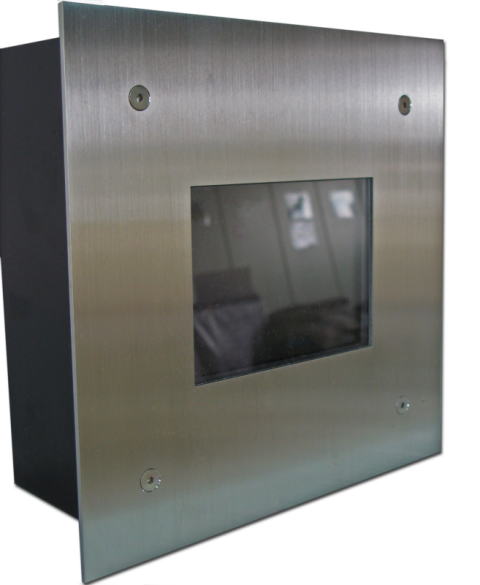

HLパネル5.6インチモニター金具
埋め込み用のモニターボックスです。
正面をヘアラインのパネルで化粧しています。
5.6インチの小さなモニターを埋め込み用ボックスの中に固定し、壁に埋め込んで使用するものです。

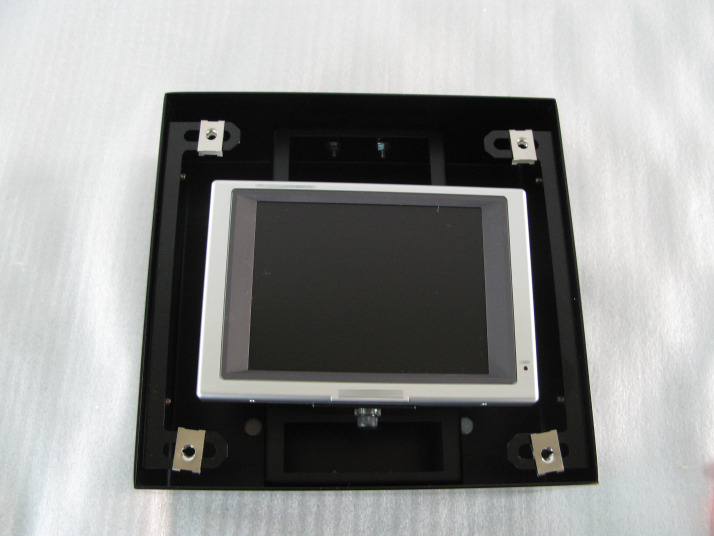

内部で位置を調整できるようになっております。正面は飛び出さないよう皿ビスを使用しています。
正面から取り外しができるため、点検、交換がしやすい仕様となっております

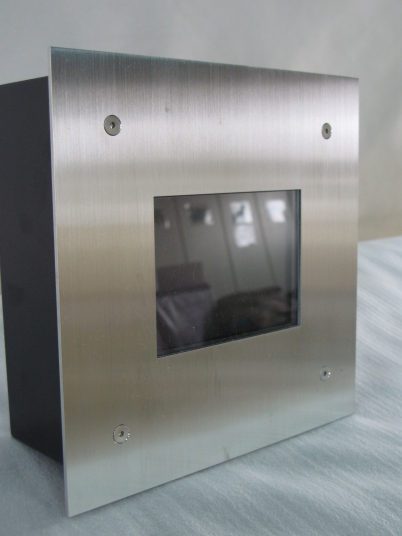

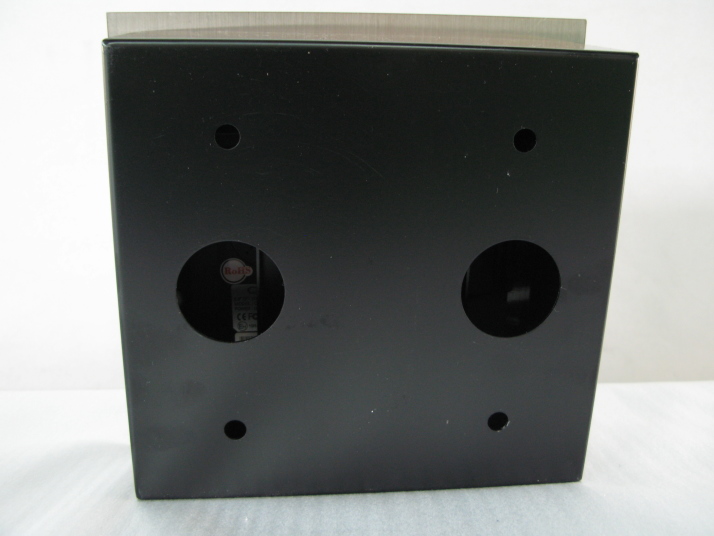

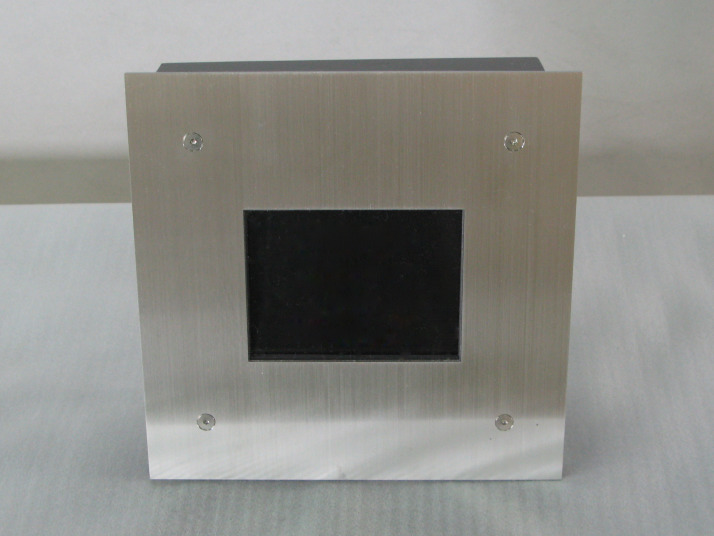

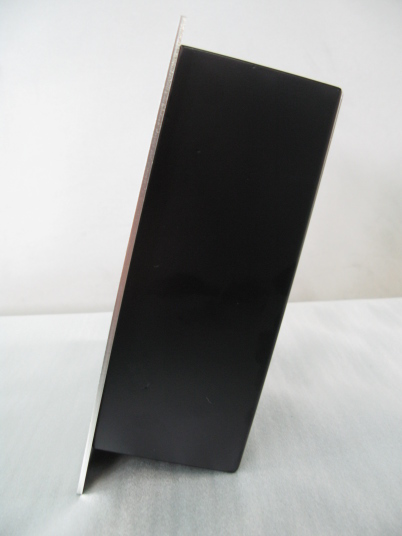

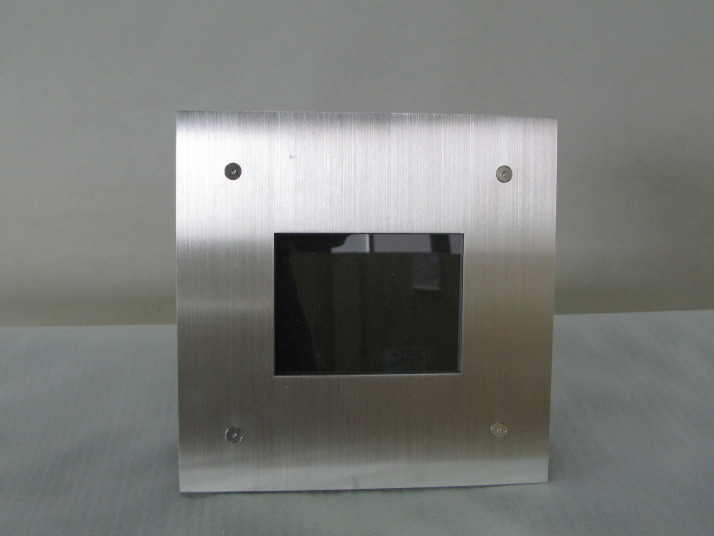

外観図

※クリックしていただくと拡大されます

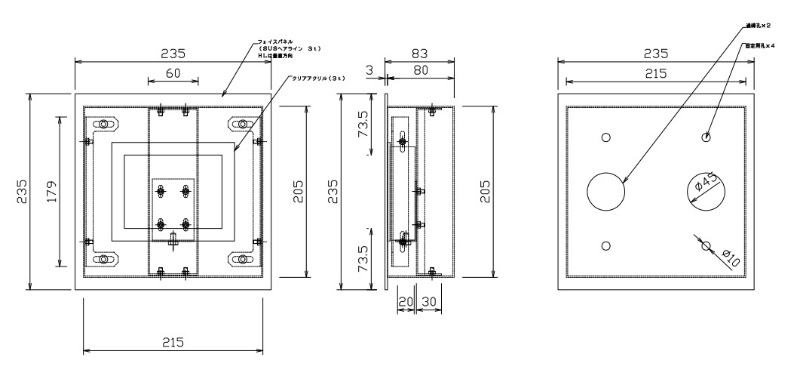

概略図面

注：　図の寸法は正確な尺図ではありません　(単位/mm)
